HỆ THỐNG XỬ LÝ NƯỚC THẢI

HỆ THỐNG XỬ LÝ NƯỚC THẢI HỢP KHỐI CÔNG NGHỆ CAO

1. TỔNG QUAN HỆ THỐNG

Hệ thống xử lý nước thải được thiết kế theo dạng hợp khối (compact unit) tích hợp đa năng, tối ưu hóa diện tích xây dựng và thuận tiện cho công tác lắp đặt, vận hành. Dây chuyền kết hợp đồng bộ các giải pháp cơ học, hóa lý (keo tụ – tạo bông – lắng tách cặn) và sinh học hiếu khí nhằm loại bỏ triệt để chất rắn lơ lửng, hợp chất hữu cơ, kim loại nặng và các chất dinh dưỡng.

Nước thải sau quá trình xử lý bảo đảm đáp ứng đầy đủ các quy chuẩn kỹ thuật môi trường hiện hành (QCVN 14:2008/BTNMT đối với nước thải sinh hoạt hoặc QCVN 40:2011/BTNMT đối với nước thải công nghiệp).

2. THÔNG SỐ & CẤU HÌNH KỸ THUẬT CHI TIẾT

Thiết bị hợp khối: 01 bộ, chế tạo từ vật liệu Composite (FRP), thép phủ sơn Epoxy chống ăn mòn hoặc Inox, tích hợp các ngăn phản ứng, lắng và sinh học hiếu khí.

Song chắn rác: Gia công bằng Inox SUS304 chống ăn mòn, khe hở tiêu chuẩn, đảm nhiệm thu gom rác thô và tạp chất lớn nhằm bảo vệ máy bơm.

Bơm chìm nước thải bể gom: Bơm chìm chuyên dụng chịu mài mòn, cánh cắt rác hoặc cánh xoáy hở, chuyển tải nước từ hố thu gom vào khối xử lý.

Máy thổi khí cạn: Dạng máy thổi khí đặt cạn, trang bị bộ giảm thanh, cung cấp oxy hòa tan cho vi sinh vật và xáo trộn dòng nước.

Cụm đo và điều chỉnh pH online: Gồm cảm biến đo liên tục, bộ hiển thị điều khiển tự động và bơm định lượng châm hóa chất để duy trì pH ổn định.

Cụm cung cấp hóa chất keo tụ – tạo bông: Gồm bồn pha hóa chất (PAC, Polymer), động cơ cánh khuấy và bơm định lượng, hỗ trợ tạo bông cặn lớn phục vụ lắng tách cặn.

Bơm rút nước sau xử lý: Bơm ly tâm chịu mài mòn, chuyển tải an toàn nước sau xử lý sang công đoạn xả thải hoặc khử trùng.

Phao điện điều khiển: Phao báo mức nước chuẩn kín nước, tự động điều chỉnh mức chất lỏng, kích hoạt bơm và chống chạy cạn.

Van điện điều khiển: Van đóng mở tự động bằng động cơ điện, điều chỉnh lưu lượng và phân phối dòng chảy chính xác.

Tủ điện điều khiển trung tâm: Vỏ thép sơn tĩnh điện chống nước ngoài trời, tích hợp bảo vệ quá tải, mất pha, vận hành hệ thống ở chế độ Tự động (Auto) hoặc Bằng tay (Manual).

Đường ống công nghệ đồng bộ: Hệ thống ống dẫn nhựa chuyên dụng kháng hóa chất, kết nối khép kín toàn bộ dòng nước, khí và bùn.

Đường điện đồng bộ: Dây cáp bọc cách điện bảo vệ trong ống cứng hoặc máng cáp, đảm bảo tải điện an toàn cho thiết bị.

3. NGUYÊN LÝ & QUY TRÌNH VẬN HÀNH CÔNG NGHỆ

Dòng nước thải lần lượt đi qua các công đoạn xử lý liên hoàn sau:

Giai đoạn tiền xử lý (Lọc rác & Thu gom): Nước thải tự chảy qua song chắn rác để loại bỏ các tạp chất thô (bao bì, xơ sợi, cành rác lớn) để tránh kẹt bơm và nghẹt đường ống. Nước gom tại hố thu sẽ được bơm chìm tự động đẩy vào mô-đun hợp khối thông qua sự kích hoạt của phao điện.

Giai đoạn điều hòa & Cân bằng pH: Tại ngăn tiếp nhận, cảm biến pH đo liên tục và truyền tín hiệu về bộ điều khiển. Hệ thống tự động kích hoạt bơm định lượng châm dung dịch axit hoặc kiềm nhằm duy trì mức pH lý tưởng trong dải từ 6.5 đến 7.5 cho các phản ứng tiếp theo.

Giai đoạn Keo tụ – Tạo bông (Hóa lý): Nước thải được hòa trộn với hóa chất keo tụ và trợ keo tụ thông qua cánh khuấy. Các hạt cặn lơ lửng mất điện tích, liên kết lại với nhau tạo thành các khối bông cặn lớn có tỷ trọng nặng, rất dễ lắng.

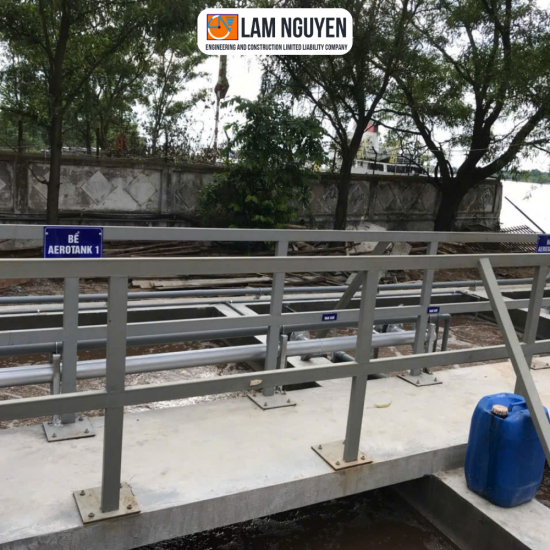

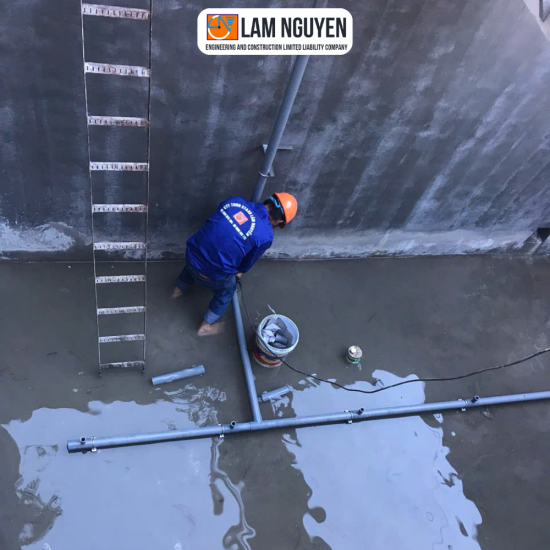

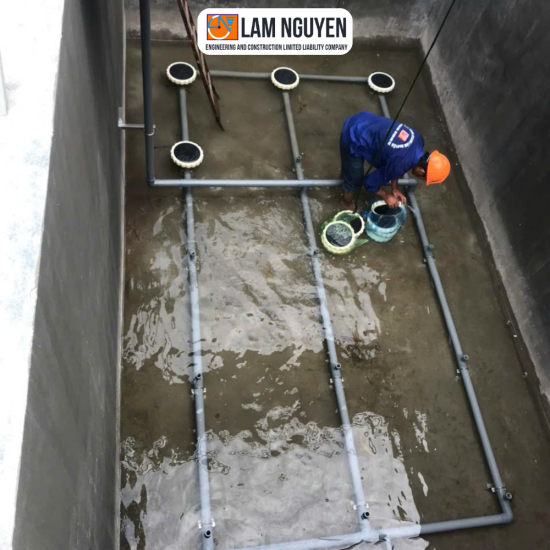

Giai đoạn Xử lý sinh học hiếu khí: Máy thổi khí cạn cấp khí liên tục qua hệ thống đĩa phân phối khí mịn dưới đáy ngăn sinh học. Vi sinh vật hiếu khí hấp thụ oxy hòa tan để phân hủy các chất hữu cơ hòa tan thành khí carbonic, nước và bùn sinh khối mới.

Giai đoạn Lắng tách cặn & Thoát nước: Hỗn hợp nước và bùn chảy sang ngăn lắng tĩnh. Bông bùn lắng tụ hoàn toàn xuống đáy; một phần bùn hoạt tính được bơm tuần hoàn về ngăn sinh học để duy trì mật độ vi sinh, lượng bùn dư được gom xả định kỳ. Nước sạch trên bề mặt được bơm rút nước và hệ thống van điện đưa ra môi trường hoặc hồ chứa sau xử lý.

4. MÔ TẢ CHI TIẾT CÁC CỤM THIẾT BỊ CHÍNH

4.1. Cụm thu gom và tiền xử lý

Song chắn rác Inox đặt nghiêng tại hố thu gom, thuận tiện cho việc vệ sinh vớt rác định kỳ. Bơm chìm bể gom được trang bị xích kéo và khớp nối tự động, động cơ cách điện chuẩn công nghiệp, tự ngắt khi cạn nước nhờ cảm biến phao.

4.2. Cụm thiết bị hóa lý và châm hóa chất tự động

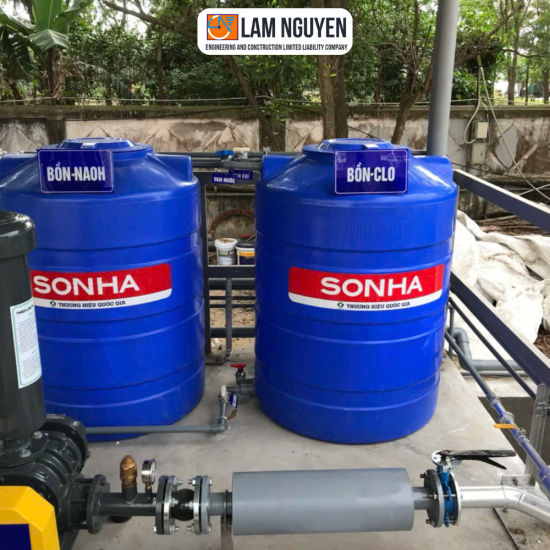

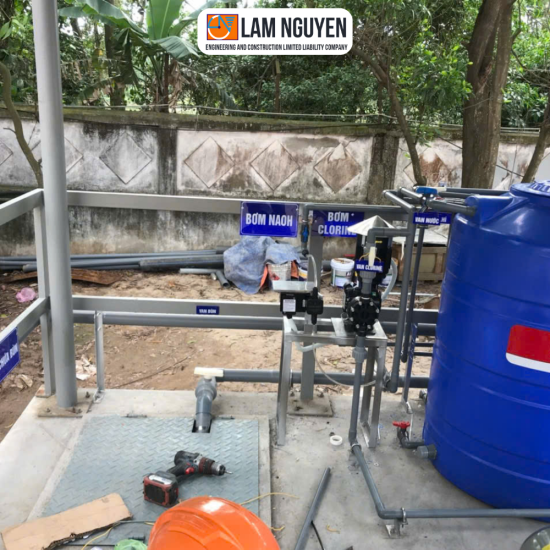

Điện cực đo pH nhúng trực tiếp trong dòng nước, phát tín hiệu liên tục. Bộ hiển thị số xuất lệnh đóng ngắt bơm định lượng dạng màng chính xác từng mililit. Bồn chứa hóa chất bằng vật liệu kháng ăn mòn, đi kèm motor cánh khuấy trục đứng hòa tan dung dịch đồng đều trước khi châm vào nước thải.

4.3. Mô-đun hợp khối và hệ thống cấp khí

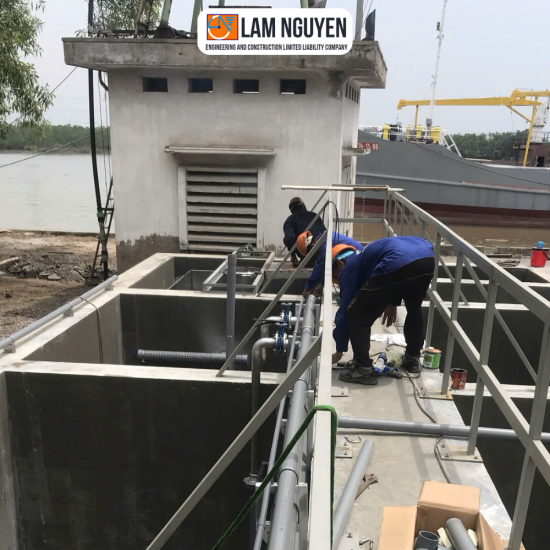

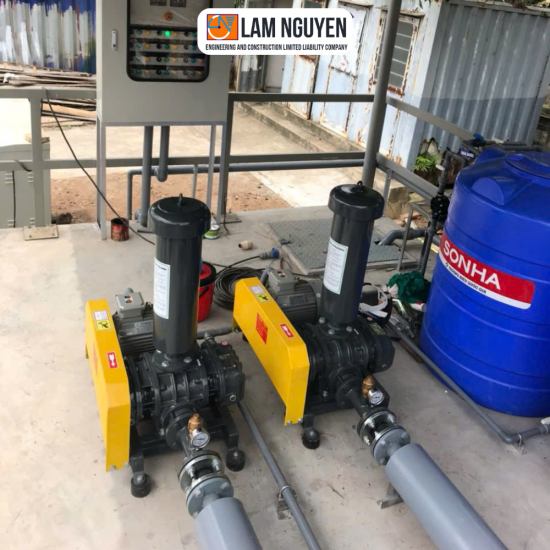

Khối xử lý được gia cường hệ thống khung và gân chịu lực, ngăn chia thành các ngăn xử lý riêng biệt. Máy thổi khí cạn được lắp đặt trên bệ đỡ có đệm giảm chấn, ống giảm thanh và van một chiều xả áp, đảm bảo duy trì lượng oxy hòa tan ổn định với độ ồn thấp.

4.4. Cụm điều tiết mực nước, van điều khiển và bơm rút nước

Cụm phao điện công nghiệp xác định chính xác các mức nước thấp, trung bình và cảnh báo tràn để điều khiển bơm làm việc nhịp nhàng. Van điện điều khiển đóng mở êm, phản ứng nhanh, phối hợp cùng bơm rút nước gom sạch phần nước trong tầng mặt mà không gây xáo trộn tầng bùn lắng.

4.5. Tủ điều khiển trung tâm và mạng lưới kỹ thuật

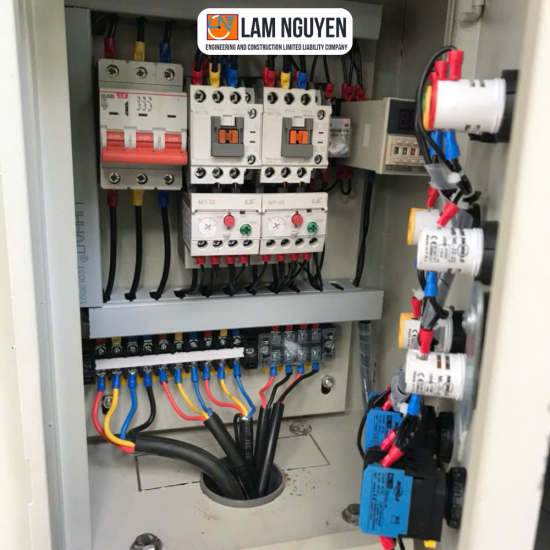

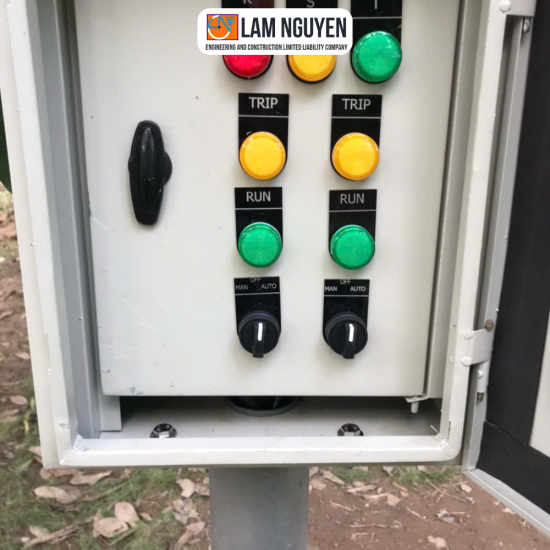

Tủ điện sử dụng thiết bị đóng cắt và bảo vệ công nghiệp cao cấp, chống cháy nổ và chống rò điện. Vận hành thông minh theo 2 chế độ:

• Chế độ Tự động (Auto): Tự phối hợp vận hành giữa phao báo mức, cảm biến đo pH và chu kỳ làm việc của máy thổi khí.

• Chế độ Bằng tay (Manual): Cho phép bật/tắt thủ công từng thiết bị phục vụ quá trình bảo trì, súc rửa bể định kỳ.

Mạng lưới đường ống công nghệ và hệ thống dây điện được bố trí khoa học, đi ngầm hoặc gom trong máng bọc cách điện an toàn.
