Thi Công Phòng Sạch Chuẩn GMP Tại KCN – Lâm Nguyễn
Trong bối cảnh ngành sản xuất công nghệ cao, dược phẩm và thiết bị y tế đòi hỏi các tiêu chuẩn kiểm soát nhiễm khuẩn vô cùng nghiêm ngặt, việc sở hữu một hệ thống phòng sạch đạt chuẩn là yếu tố sống còn của doanh nghiệp. Vừa qua, Công ty Lâm Nguyễn tự hào hoàn thành bàn giao dự án Thi công trọn gói hệ thống phòng sạch sản xuất linh kiện y tế & vi mạch điện tử tại Khu công nghiệp
Dự án này là minh chứng rõ nét cho năng lực chuyên môn, sự tỉ mỉ trong từng đường nét ghép nối panel và hệ thống cơ điện lạnh (HVAC) khép kín mà đội ngũ kỹ sư Lâm Nguyễn .
1. Tổng quan dự án và yêu cầu kỹ thuật
Trước làn sóng dịch chuyển sản xuất công nghệ cao và yêu cầu ngày càng khắt khe về chuỗi cung ứng toàn cầu, dự án mở rộng phân xưởng sản xuất bo mạch và linh kiện quang điện tử chính xác đã được triển khai xây dựng tại Khu công nghiệp. Với đặc thù của ngành công nghiệp vi mạch bán dẫn—nơi chỉ một hạt bụi kích thước micromet hay sự phóng điện tĩnh bất ngờ cũng có thể làm lỗi toàn bộ vi mạch—việc thiết lập một không gian sản xuất vô trùng, kiểm soát bụi mịn, nhiệt độ, độ ẩm và tĩnh điện tuyệt đối là điều kiện tiên quyết.
Dự án được quy hoạch bài bản với mục tiêu đáp ứng các quy chuẩn khắt khe nhất trong sản xuất công nghệ cao, ứng dụng các giải pháp kỹ thuật tiên tiến từ kết cấu bao che panel, hệ thống lọc và tuần hoàn không khí HVAC cho đến lớp sàn hoàn thiện chống tĩnh điện chuyên dụng.
Phạm vi triển khai:
Thiết kế, lập bản vẽ kỹ thuật đồng bộ cho toàn bộ hệ thống cơ điện phòng sạch.
Cung cấp, lắp dựng hệ vách ngăn và trần panel kháng khuẩn chuyên dụng cùng hệ thống cửa kín khí đồng bộ.
Lắp đặt hệ kính quan sát viền vát cạnh tiêu chuẩn, hạn chế tối đa điểm đọng bụi.
Thi công hoàn thiện sàn epoxy chống tĩnh điện , đảm bảo dải điện trở bề mặt chuẩn an toàn điện tử.
Lắp đặt trọn gói hệ thống xử lý không khí HVAC, lọc HEPA H14, đèn chiếu sáng âm trần chuyên dụng và tiến hành nghiệm thu, đo kiểm phân loại hạt bụi theo tiêu chuẩn quốc tế.
Công trình hoàn thiện không chỉ đáp ứng trọn vẹn các yêu cầu kỹ thuật nghiêm ngặt về kiểm soát môi trường vô trùng, mà còn là nền tảng cốt lõi giúp nhà máy sẵn sàng vận hành dây chuyền sản xuất đồng bộ, đáp ứng tiêu chuẩn xuất khẩu sang các thị trường khó tính như Bắc Mỹ và châu Âu.
2. Thi công vách và trần Panel EPS/PU chống cháy lan, kháng khuẩn
Để đảm bảo hiệu quả cách nhiệt và kiểm soát bụi hạt tối đa, Lâm Nguyễn sử dụng dòng tấm panel sandwich lõi EPS/PU cao cấp dày 50mm, bề mặt tôn mạ kẽm sơn tĩnh điện kháng khuẩn, chống trầy xước và bám bụi:
Hệ thống liên kết ngàm âm dương: Các tấm panel được gia công với độ chính xác cơ khí cao, gắn kết chặt chẽ bằng khóa camlock hoặc ngàm âm dương giấu vít. Toàn bộ khe hở tiếp giáp đều được bơm keo silicone kháng nấm mốc chuyên dụng đạt chứng nhận phòng sạch.
Gia cố góc và chân vách: Toàn bộ góc vuông giữa tường với tường, tường với sàn và trần đều được bo tròn bằng nẹp nhôm định hình chuyên dụng . Giải pháp này triệt tiêu hoàn toàn góc chết, ngăn ngừa tích tụ vi khuẩn và giúp việc vệ sinh, khử trùng bằng hóa chất diễn ra dễ dàng, an toàn.
Trần panel chịu lực treo: Hệ xương trần tăng đơ và ty ren mạ kẽm được tính toán khả năng chịu tải trọng lớn, cho phép nhân viên kỹ thuật di chuyển phía trên để bảo dưỡng hệ thống đèn, đường ống gió và phin lọc HEPA mà không làm ảnh hưởng đến cấu trúc trần bên dưới.
3. Lắp đặt hệ thống cửa chuyên dụng và ô kính quan sát hai lớp
Cửa và ô kính trong phòng sạch là những vị trí dễ gây thất thoát áp suất nếu không được tính toán kỹ thuật kỹ lưỡng. Tại dự án KCN VSIP Bắc Ninh, Lâm Nguyễn chú trọng lắp đặt đồng bộ hệ thống cửa và kính theo chuẩn:

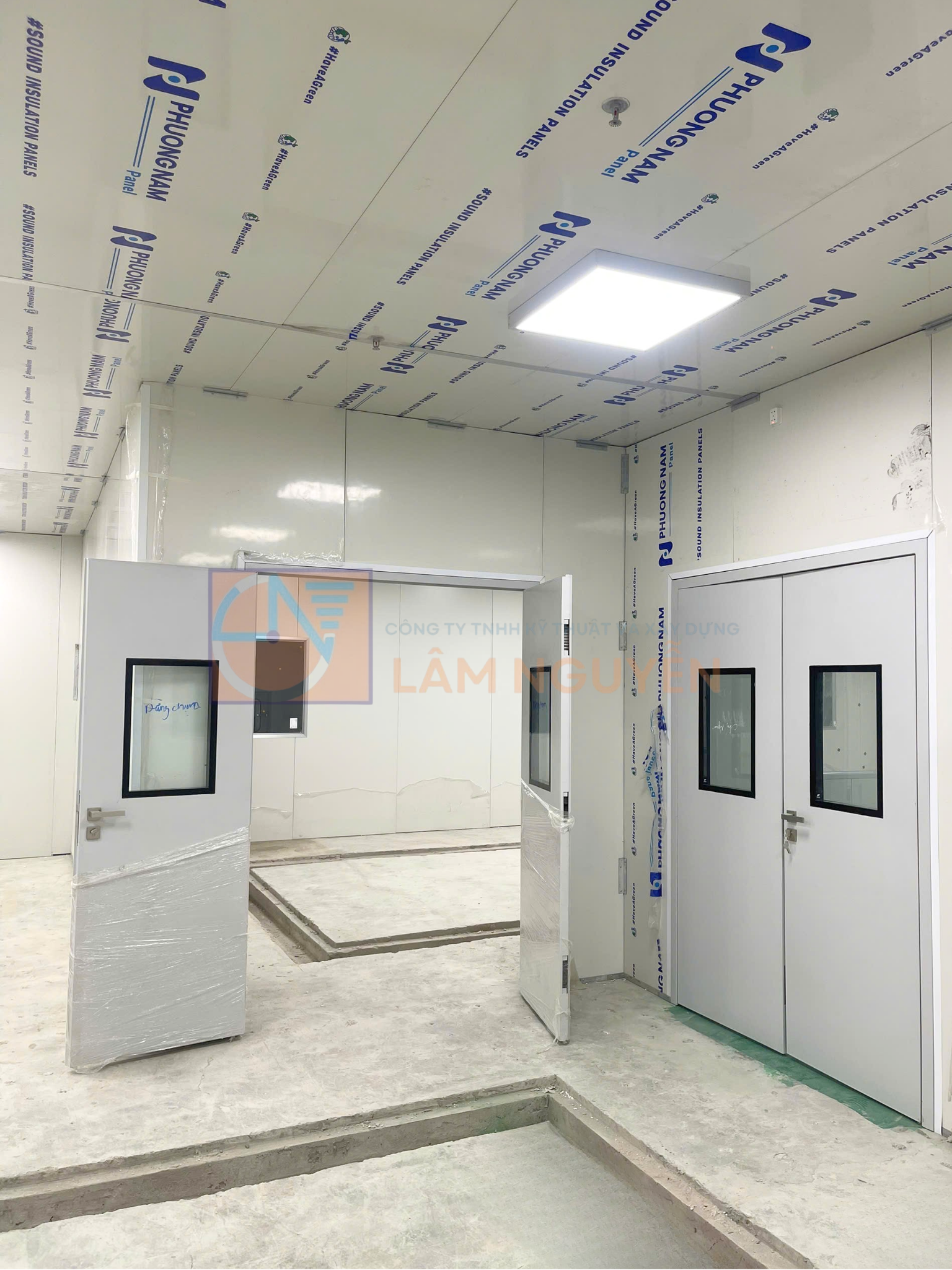

Cửa panel phòng sạch: Sử dụng hệ thống cửa đơn và cửa đôi khung nhôm định hình bo tròn, gioăng cao su silicone kín khí bao quanh 4 cạnh. Dưới chân cửa tích hợp hệ thống gioăng tự hạ (drop seal) khi đóng lại để ngăn chặn luồng khí bẩn tràn vào sàn.
Hệ thống khóa liên động (Interlock): Khu vực phòng đệm và phòng chuyển hàng hóa (pass box) được trang bị khóa liên động điện tử thông minh. Hệ thống đảm bảo nguyên tắc: khi một cửa mở ra thì cửa đối diện buộc phải khóa chặt, duy trì sự chênh áp và ngăn ngừa ô nhiễm chéo giữa vùng sạch và vùng thường.
Ô kính quan sát : Kính hộp hai lớp dày 5mm hút chân không, bên trong chứa hạt hút ẩm chống đọng sương, được lắp phẳng hoàn toàn với bề mặt vách panel. Thiết kế này giúp người bên ngoài dễ dàng giám sát quy trình sản xuất mà không cần bước vào khu vực vô trùng, giảm thiểu nguy cơ phát tán bụi từ con người.

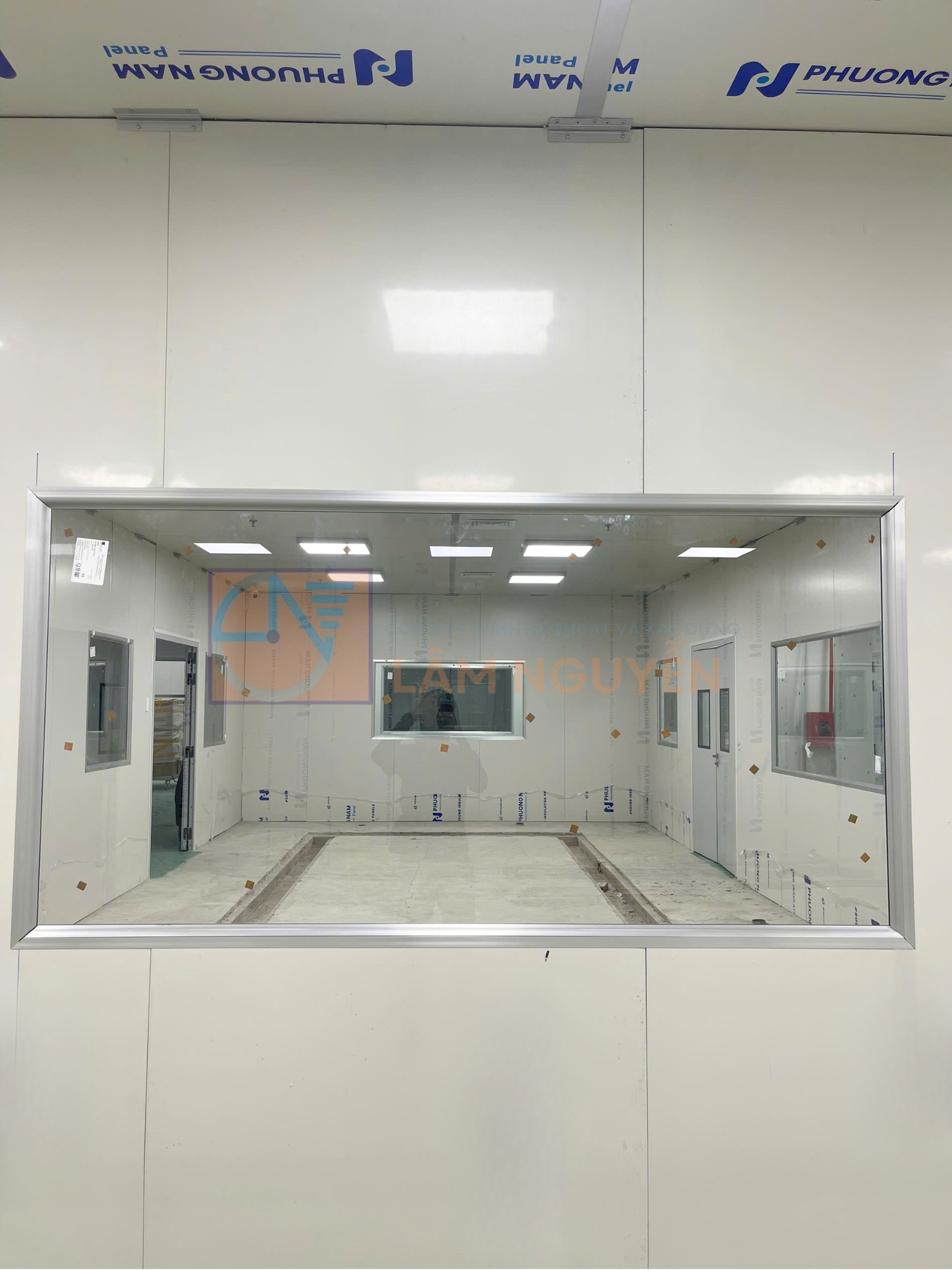

Khung kính quan sát viền nhôm phẳng hai mặt giúp giám sát trực quan không gian làm việc bên trong.
4. Hệ thống chiếu sáng LED âm trần và cơ điện lạnh HVAC đồng bộ
Phòng sạch không thể hoạt động nếu thiếu hệ thống kiểm soát môi trường HVAC – "trái tim" của mọi công trình phòng sạch:

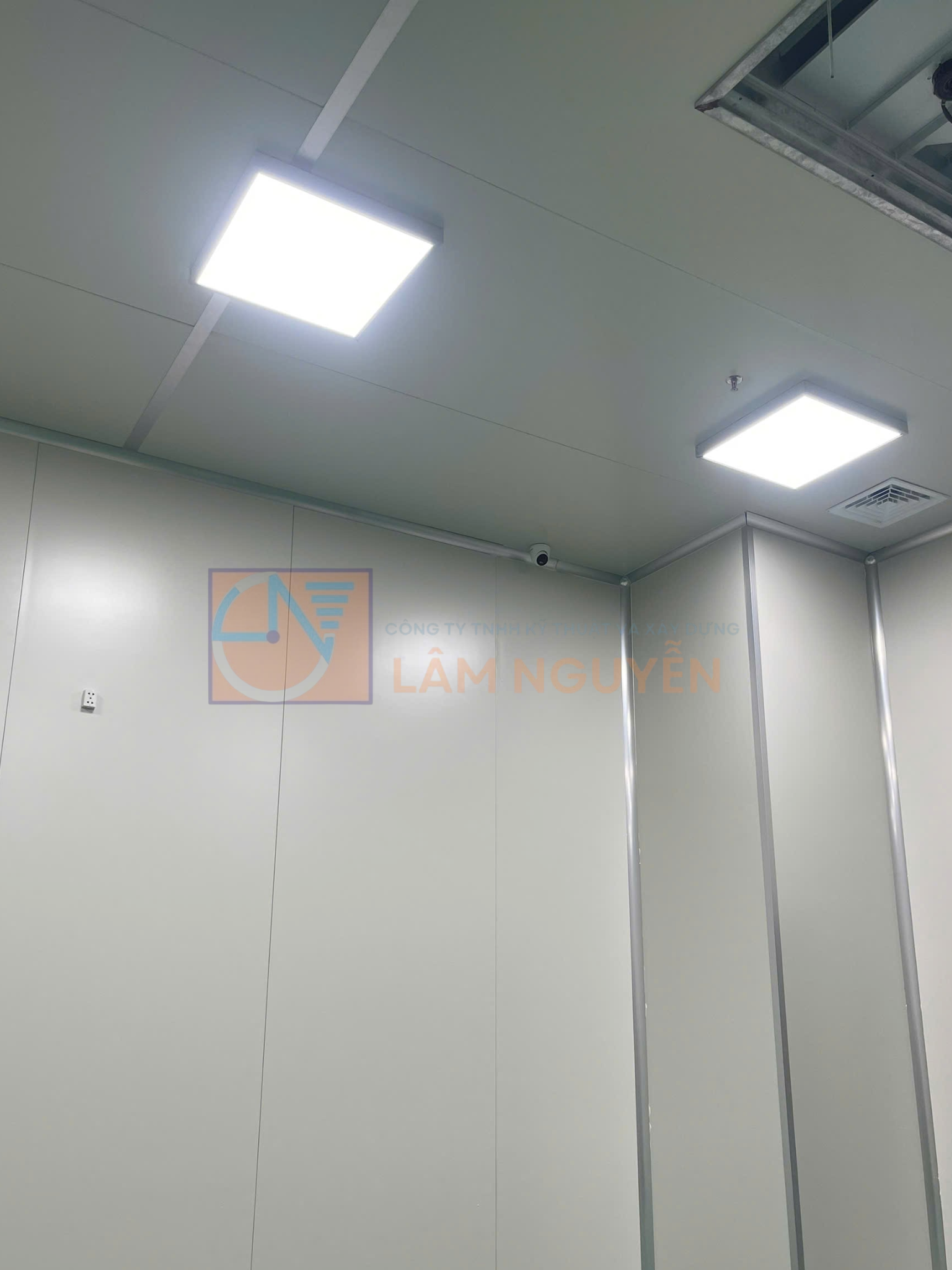

Chiếu sáng đạt chuẩn IP65: Lâm Nguyễn bố trí hệ thống đèn LED panel âm trần phẳng, quang thông cao, ánh sáng đồng đều với độ hoàn màu cao , không gây lóa mắt cho công nhân thao tác linh kiện nhỏ. Toàn bộ đèn đều có viền vát nghiêng kín khít với trần panel, ngăn ngừa tích tụ bụi và chống thấm nước khi xịt rửa khử trùng.
Hệ thống cấp gió tươi & lọc khí: Không khí trước khi cấp vào phòng sạch phải đi qua 3 tầng lọc: Lọc sơ cấp , Lọc thứ cấp và hộp cấp gió tích hợp màng lọc HEPA H14 hiệu suất lọc 99.9 % đối với các hạt bụi có kích thước từ 0.3mm.
Kiểm soát nhiệt ẩm và chênh áp: Hệ thống cảm biến điện tử tự động điều khiển van gió VAV giúp duy trì nhiệt độ phòng ổn định, độ ẩm tương đối và cột áp dương ổn định giữa các cấp sạch.

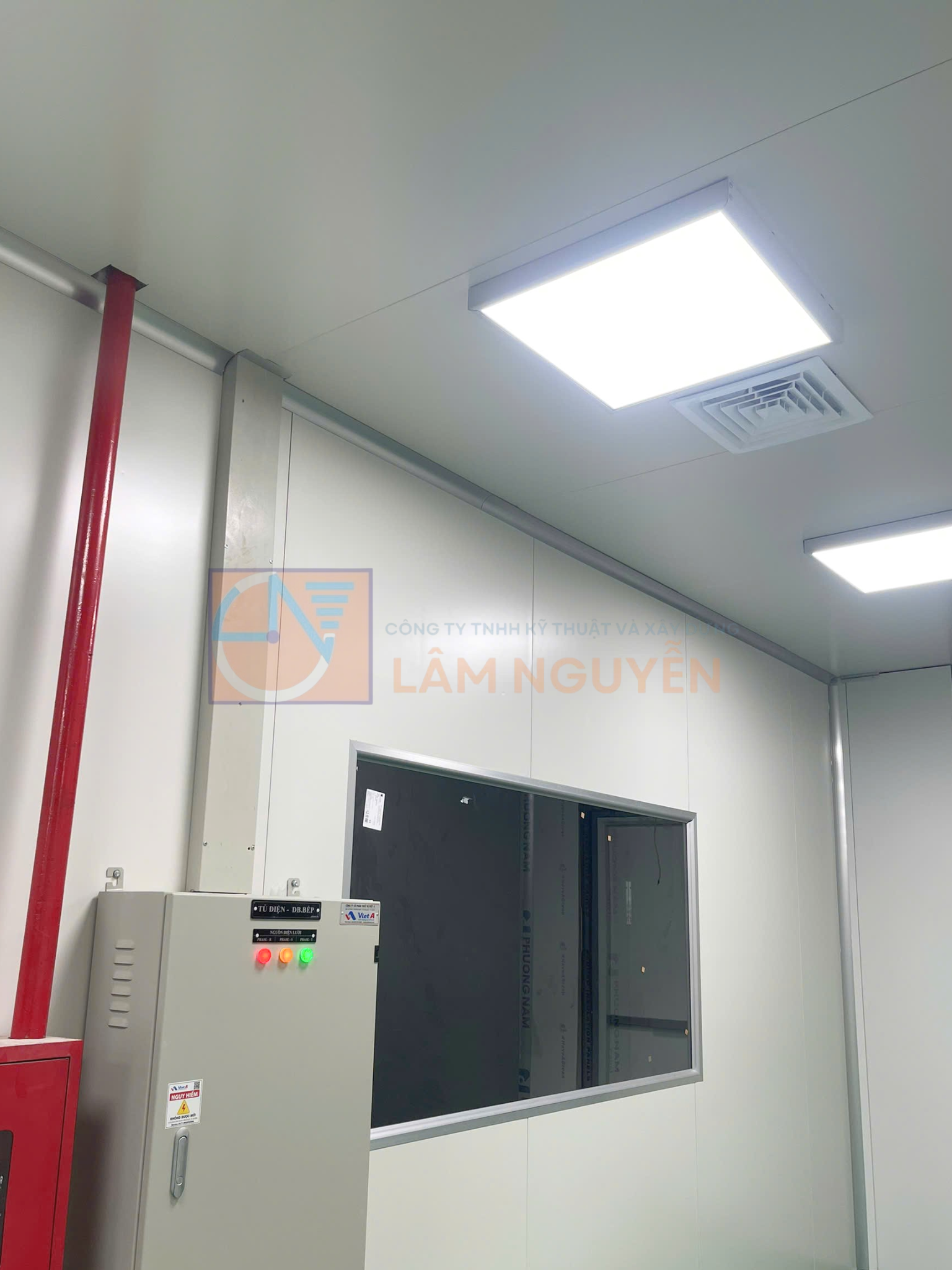

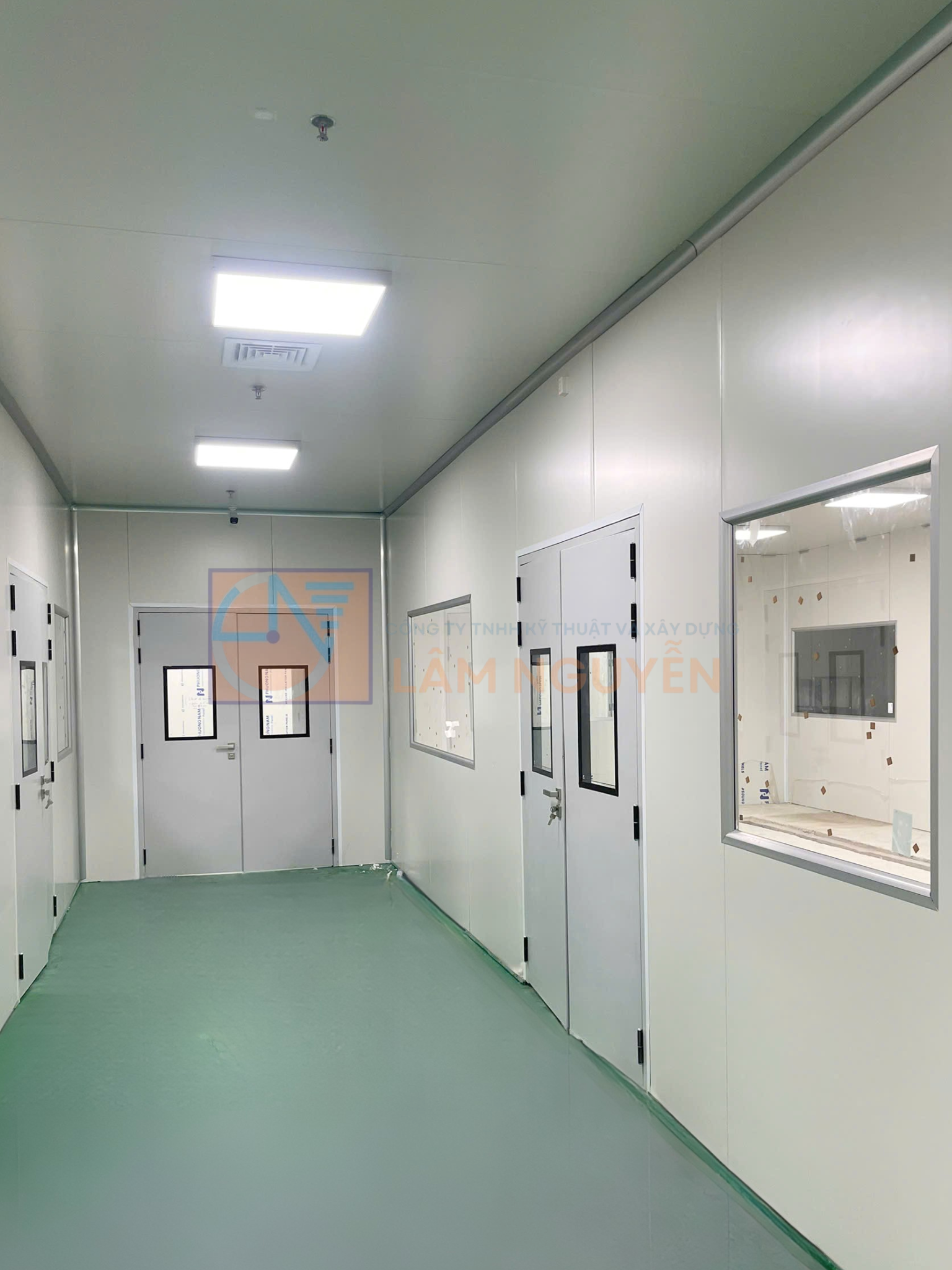

Đèn LED panel âm trần cùng hệ thống ô cửa kín khí hiện đại.
5. Nghiệm thu, kiểm định hạt bụi và bàn giao đưa vào hoạt động
Sau hơn 40 ngày thi công liên tục, dự án đã bước vào giai đoạn kiểm tra, thẩm định nghiệm thu độc lập bởi trung tâm đo lường tiêu chuẩn chất lượng:
Kiểm tra rò rỉ màng lọc (DOP/PAO Test): Đảm bảo 100 % các hộp HEPA và đường gioăng không bị rách, hở mép.
Đo đếm số lượng hạt bụi theo ISO 14644-1: Dụng cụ đếm hạt bụi laser chuyên dụng ghi nhận mật độ hạt đều nằm sâu dưới ngưỡng quy định của cấp độ ISO Class 7.
Đo độ phục hồi áp suất và vận tốc gió: Tốc độ gió tại các miệng cấp đạt chuẩn thời gian phục hồi độ sạch khi có xáo trộn không khí dưới 15 phút.
Bàn giao hoàn thiện: Lâm Nguyễn tiến hành bàn giao hồ sơ hoàn công, tài liệu thẩm định DQ/IQ/OQ/PQ và tổ chức đào tạo vận hành quy trình sử dụng, bảo trì hệ thống điều hòa không khí cho đội ngũ kỹ thuật của nhà máy.
Kết luận
Dự án thi công phòng sạch tại KCN khẳng định uy tín của Lâm Nguyễn trong lĩnh vực tư vấn, thiết kế và thi công phòng sạch trọn gói. Bằng kinh nghiệm thực chiến dày dặn, trang thiết bị đồng bộ và cái tâm của người làm nghề, chúng tôi cam kết mang lại giải pháp không gian vô trùng tối ưu chi phí đầu tư và vận hành bền bỉ theo thời gian.
Quý khách hàng, doanh nghiệp có nhu cầu tư vấn thiết kế – thi công phòng sạch dược phẩm, điện tử, mỹ phẩm, bệnh viện, vui lòng liên hệ ngay với Lâm Nguyễn để được khảo sát tận nơi và nhận báo giá cạnh tranh nhất!
